您的位置: 首页  ->  产品中心  ->  力学类  ->  全自动插拔力测试机

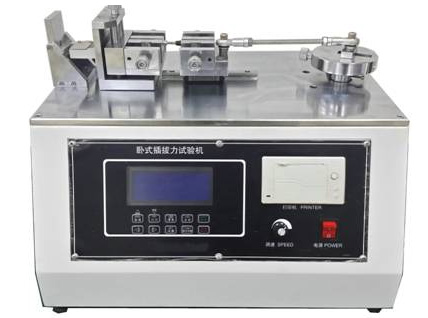

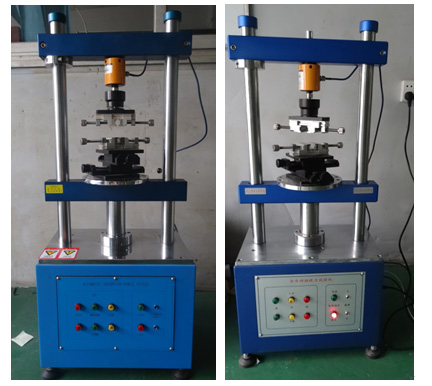

全自动插拔力测试机
全自动插拔力测试机
  • 详情说明
  • Item

    Description

    Model

    Quantity

    Unitprice

    Amount

    1


    QY/KK-100H

    全自动插拔力测试机

    1台

    RMB .00

    RMB .00

    一、概述:本机适用于各种连接器之插入力及拔出力测试,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验,利用Windows视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验条件、位移、曲线图、寿命曲线图、检查报表等)解决各种连接器测试的夹具问题及测试时公母连接器能自动对准,不会有吃单边的问题。 搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制(荷重-行程-阻抗曲线图)
    二、测试项目:1、连接器单孔插拔试验
    2、连接器插拔寿命试验
    3、连接器Normal Force测试
    4、连接器整排插拔试验
    5、连接器单Pin与塑胶保持力试验
    6、各种压缩、拉伸破坏强度试验。
    三、机器特点:
    1、测试条件皆由电脑画面设定,并可储存。由下拉式菜单勾选设定或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等)。
    2、可储存及打印图形(荷重-行程曲线图-荷重衰减寿命曲线图-检验报表)荷重元超负载之保护功能、可确保荷重元不致损坏。
    3、同时显示荷重-行程曲线图及寿命曲线图。
    4、自动荷重零点检出,并可设定原点检出荷重值。
    5、荷重单位显示:N、lb、gf、Kgf可自由切换。
    6、可同时搭配数个荷重元(2Kgf/5Kgf/20Kgf/50Kgf选购)。
    7、机台采用高钢性结构设计,搭配伺服马达,长时间使用下能确保精度,适合一般引张压缩测试及插拔力寿命测试。
    8、超规格值停止(于寿命测试时,测试数据超出设定上下限值时机器自动停止。
    9、测定项目:最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。

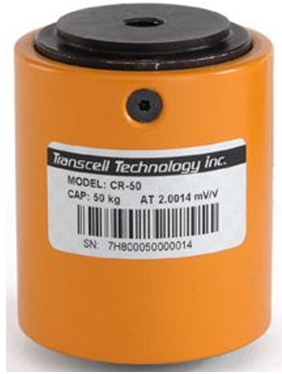

    美国传力品牌力量传感器确保力值精准

    四、规格参数

    测定最大荷重

    0—50KG

    最小显示荷重

    0.01KG

    荷重精度

    0.2% FS

    最大测定高度

    150mm

    最小微调距离

    0.01mm

    测定速度范围

    1—150mm/min

    传动机构

    滚珠螺杆

    驱动马达

    日本松下伺服马达

    传感器

    美国传力高精度

    外观尺寸

    360×260×1040mm

    重量

    约70kg(机台)

    电源

    AC220V  50HZ

    五、测试界面:

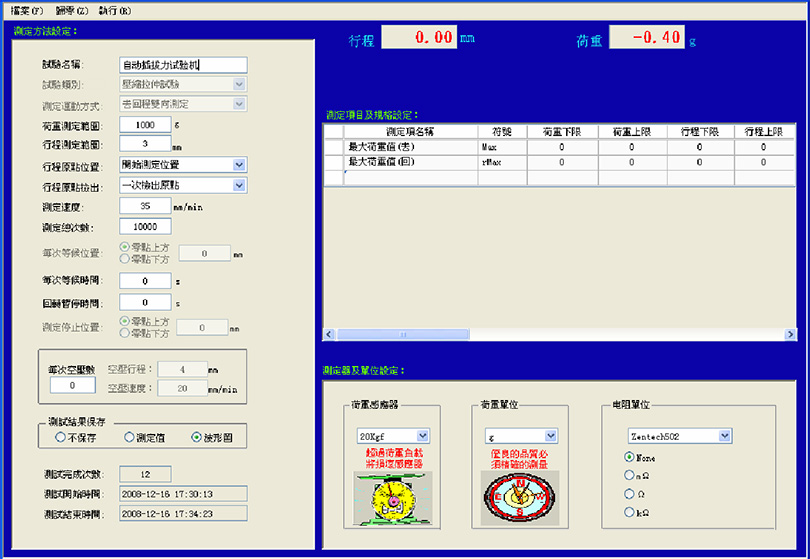

    执行界面:

    测试报表输出:
    荷重—行程曲线图、寿命曲线图、测试报表、皆为A4标准纸张规格,且由电脑印表机直接列印。

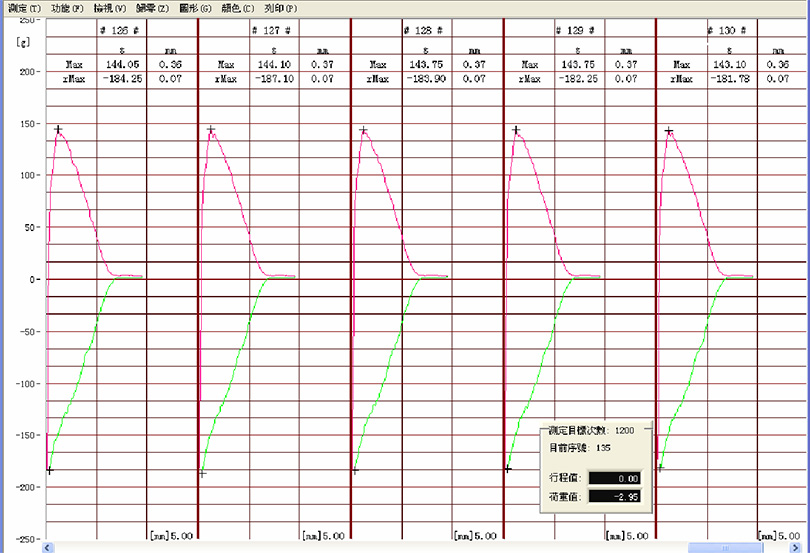

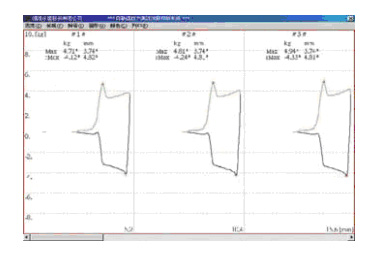

    插拔荷重-行程曲线图: 可直接显示并储存每次测试之位移与力量值变化。(X轴代表行程,Y轴代表力量)
    每一量测图形皆可由十字游标追踪轨迹,判读每一测定点对应之荷重及行程值,最小解析度0.01mm(0.001mm)
    曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。
    卷轴式曲线图显示,可任意浏览曲线图。
    同时显示「荷重-行程曲线图」及「寿命曲线图」

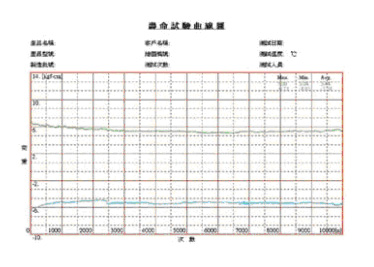

    寿命曲线图:
    报表抬头内容可随时修改。
    报表上可显示每条曲线之最大值、最小值、平均值。
    报表上可显示测试上、下限之规格线。
    可设定同时显示多组寿命图。

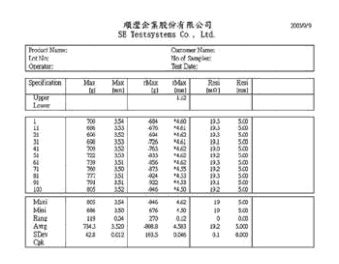

    测试报表:
    测试报表自动产生(A4规格),并可转档输出(如Excel)或透过网路直接输出。
    报表抬头内容可随时修改。
    自动计算:最大值、最小值、平均值、差值、标准差、工程能力指数。
    可输入测试上、下限值,超出规格自动判定OK或NG。
    六、售后服务:质保一年、终身服务。
    付款方式:定金50%,余款货到后付清。
    交货地点:贵司
    交货日期:定金确认后15个工作日发货。
    包装运输方式:送货上门 。
